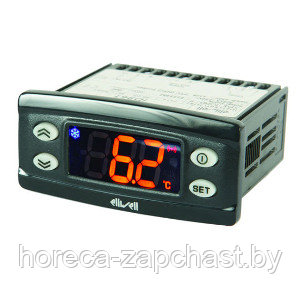

Контроллеры ID 974 — приборы, предназначенные для вентилируемых холодильных установок средней и низкой температуры. Снабжены входом под два температурных датчика PTC (NTC может выбираться параметром) и тремя выходными реле для управления процессором, вентилятором и разморозкой. Продолжительность циклов разморозки определяется временными интервалами или по достижении значением датчика температуры испарителя окончания разморозки. Считываемое датчиком значение индицируется на 3-х цифровом дисплее со знаком минус, наличие десятичной точки выбиратеся параметром. Все версии имеют TTL порт для использования карточки копирования для быстрого программирования приборов. Как опция возможна установка зуммера для акустической сигнализации аварий. Контроллеры выпускаются в стандартном формате 32*74*59 мм (не включая блоки терминалов).
Электрическая схема:
Описание электрической схемы подключения:
Общие контакты
1-2 — Н.З. реле компрессора
1-3 — Н.Р. реле компрессора
1-4 — Реле компрессора
1-5 — Реле вентилятора
6-7 — Источник питания
8-9 — Вход датчика 2
8-10 — Вход датчика 1
A — TTL вход для карточки копирования
для ID 974LX
8-11 — Цифровой вход
A — TTL вход для карточки копирования и системы Televis
Основные | |
---|---|
Производитель | Eliwell |
Страна производитель | Италия |
- Цена: 110,64 руб.
